如何減小高頻變壓器的損耗 發布日期：2019-08-22 11:28:34 點擊：1091

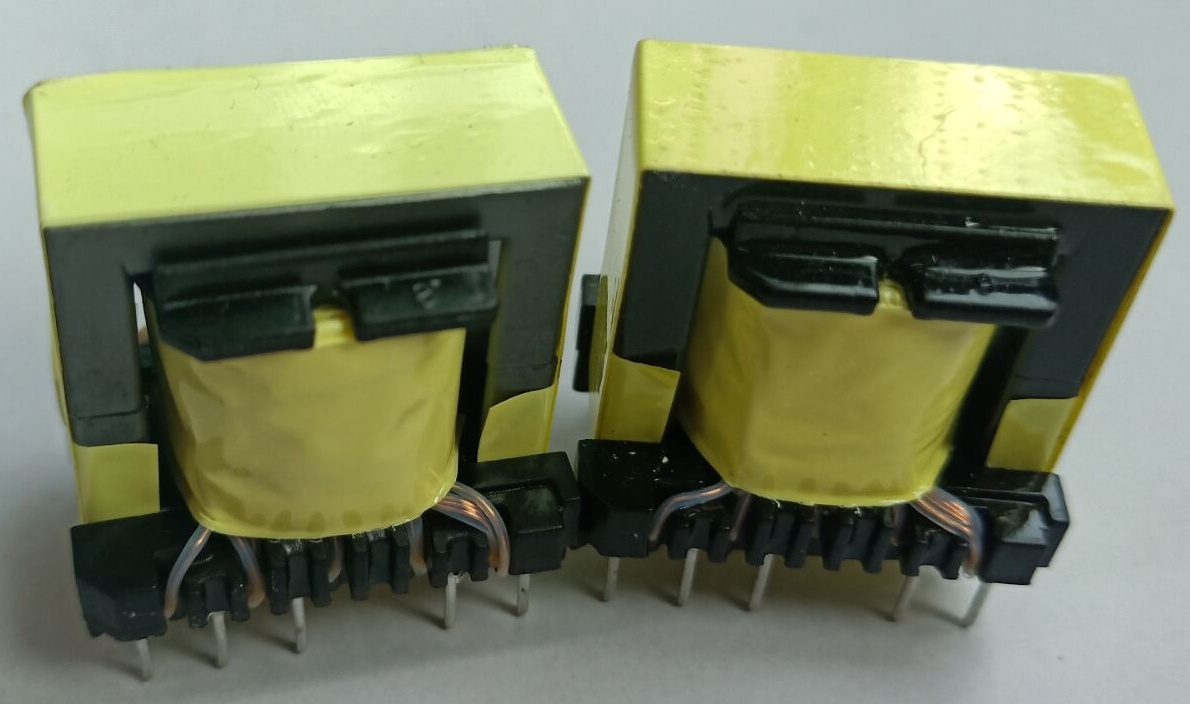

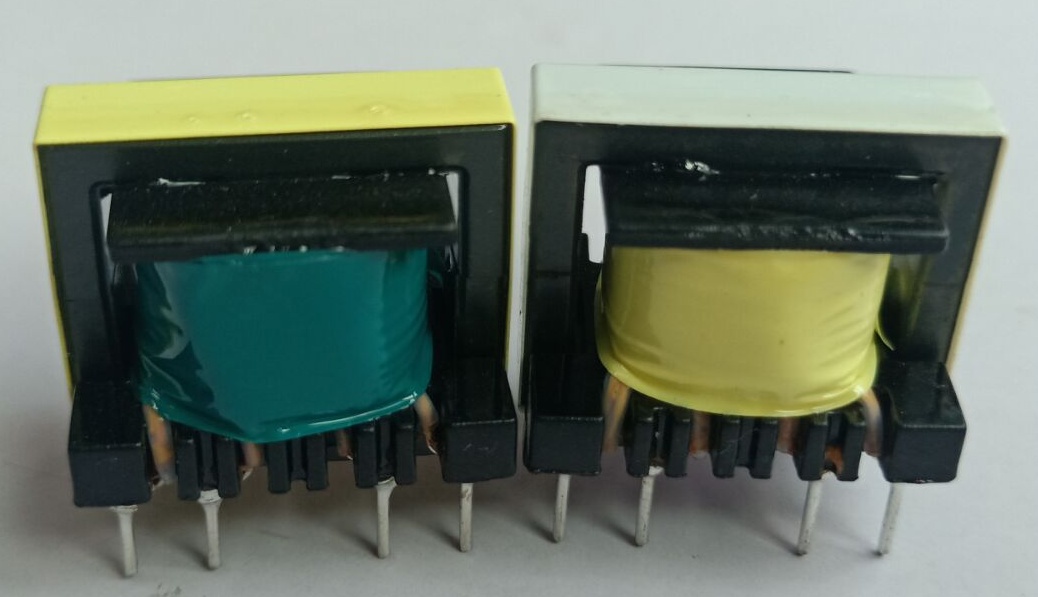

如何減小高頻變壓器的損耗高頻變壓器是開關電源中進行能量儲存與傳輸的重要部件，它對電源效率有較大影響。
減小高頻變壓器的損耗主要注意以下幾點：
1)直流損耗。高頻變壓器(www.herbrobb.com)的直流損耗是由繞組的銅損耗而造成的。為提高效率，應盡量選較粗的導線，并使電流密度在4～10 A/r-wr12范圍內。
2)交流損耗。高頻變壓器的交流損耗是由集膚效應和磁心損耗而造成的。集膚效應會使導線的交流等效阻抗遠高于銅電阻。高頻電流對導體的穿透能力與開關頻率的平方成正比，為減小交流銅損耗，導線半徑不得超過高頻電流可達深度的兩倍。可供選用的導線公制線徑與開關頻率的關系曲線。舉例說明，當=132kHz時，導線直徑理論上可取+0.45mm。但為減小集膚效應，實際上常用比40.45mm更細的導線多股并繞，而不用一根粗導線繞制。
高頻變壓器的磁心損耗也使得電源效率降低。其交流磁通密度可利用下式進行估算0.4rrIPNPKRPBAC一—— (5—1—4)2d式中：BAc代表峰值磁通密度（單位是T）；肺為一次側峰值電流，NP為一次繞組的匝數；KRP為一次側脈動電流與峰值電流之比；d為磁心的氣隙寬度（單位是cm）。式(5—1—4)用“安匝”（昂NP）來表示磁通量的單位，欲設計在連續模式下工作的高頻變壓器，BAC的典型值為0.2～0.3T。鐵氧體磁心在132kHz時的損耗應低于50mW／cm3。
3)泄漏電感。泄漏電感簡稱漏感。在設計低損耗的高頻變壓器時，必須把漏感減至最小。因為漏感愈大，產生的尖峰電壓幅度愈高，漏極鉗位電路的損耗就愈大，這必然導致電源效率降低。③增加繞組尺寸的高度與寬度之比（簡稱高、寬比）；④減小繞組之間的絕緣層；⑤增加繞組之間的耦合程度。高頻變壓器的優化設計是采用普通高強度漆包線繞制一次繞組和偏置繞組，再用三層絕緣線繞制二次繞組。這樣可使漏感量大為減小。
4)繞組排列。為減小漏感，繞組應按同心方式排列全部用漆包線，但要留出安全邊距，且在二次側與偏置繞組之間加強化絕緣層。對于多路輸出的開關電源，輸出功率最大的那個二次繞組應靠近一次側，以減少磁場泄漏。當二次側匝數很少時，宜采用多股線平行并繞方式分散在整個骨架上，以增加覆蓋面積。
