關于高頻變壓器損耗的那些事！ 發布日期：2019-08-15 09:52:34 點擊：2544
在日常的工作、生產中，我們常常聽到變壓器損耗。這些平時我們用不到的專業名詞，但是變壓器的損耗是怎么產生的，有那些種類呢？本文我們就詳細的解釋一下－關于變壓器損耗的那些事！

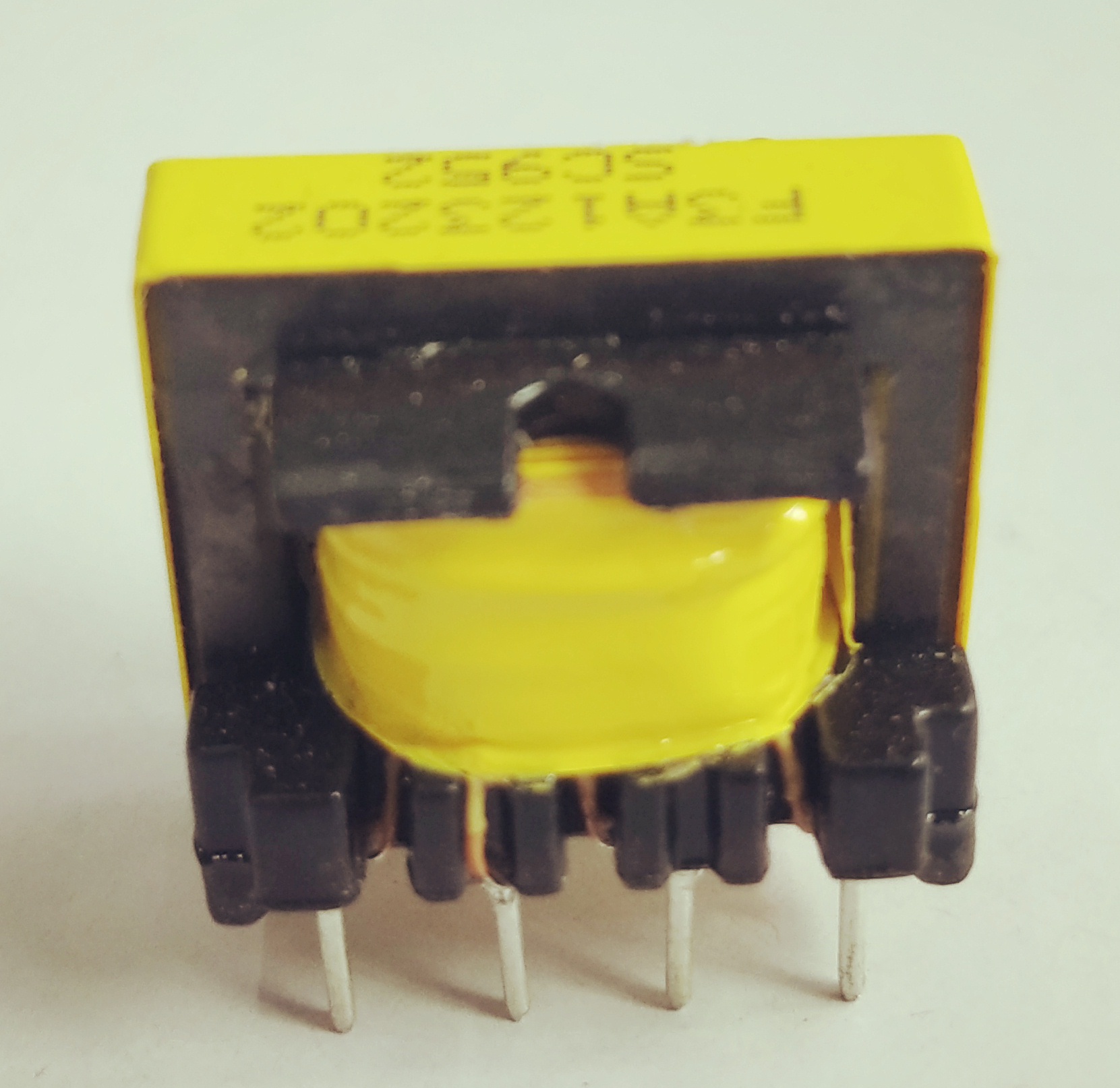

一個高效率的高頻變壓器應該具備以下條件﹕直流損耗和交流損耗低﹐繞組本身的分布電容以及各繞組間的耦合電容要小。
變壓器的損耗
1、直流損耗
是由線圈的銅損耗造成的。為提高效率﹐應該盡量選較粗的導線﹐并使其電流密度在4~10A/MM2范圍內。
2、交流損耗
是由于高頻電流的趨膚效應以及磁心損耗引起的。高頻電流通過導線時總是趨向于從導線表面流過的現象稱為趨膚效應。
磁芯的損耗
1、磁滯損耗
正比于直流磁滯回線的面積﹐與頻率成線性關系。
2、渦流損耗Pc
渦流損耗Pc=Cef2B2/ρ ,其中Ce是尺寸常數﹐ρ是在測量頻率f時的電阻率。隨著頻率提高﹐渦流損耗在總損耗中的比重逐步增大﹐當工作頻率達到200~500kHZ時渦流損耗已經占支配地位。
在磁芯線圈中加上交流電壓時﹐線圈中流過激磁電流﹐激磁安匝產生的全部磁通Φ通過磁芯﹐假如磁芯是導體﹐磁芯本身截面周圍將鏈合全部磁通而構成單匝的次級線圈。
當交流激磁電壓為U1時﹐根據電磁感應定律可知﹐U1= N1dΦ /d t,每一匝的感應電勢﹐既磁芯截面較大周邊等效一匝感應電勢為U1/N1= dΦ /d t.。
因為磁芯材料的電阻率不是無窮大﹐順著磁芯周邊有一定的電阻值﹐感應電壓產生電流ie,即渦流﹐流過這個電阻引起損耗﹐即渦流損耗。
3、剩余損耗Pr
